Нагревательные элементы подбирают по рабочей среде, требуемому тепловому режиму и способу передачи тепла. Затем проверяют мощность, размеры, материал оболочки, монтаж и управление. Совпадения мощности и габаритов недостаточно: изделие должно передавать тепло в конкретных условиях без недопустимого перегрева.
Это руководство поможет инженеру сформировать требования к оборудованию, а специалисту по снабжению — сравнить предложения на одной технической основе. Рассмотрим промышленные ТЭНы и другие конструкции, нагрев воды, масла, битума и узлов экструдера. Конкретные характеристики определяются расчётом и документацией выбранного исполнения.
В рассматриваемых электрических нагревателях резистивный элемент преобразует электрическую энергию в тепловую. Тепло передаётся жидкости, воздуху или детали через предусмотренную конструкцией поверхность либо излучением. Способ передачи тепла влияет на выбор изделия не меньше, чем электрическая мощность.
Трубчатый электронагреватель, или ТЭН, — одна из конструкций. В типовом металлическом ТЭНе резистивный проводник расположен внутри оболочки и отделён от неё электроизоляционным материалом, который также проводит тепло. Оболочка и выводы выполняют разные функции, поэтому допустимые условия для нагреваемой части и зоны подключения могут различаться.
Нагреватель как сборочный узел может включать несколько элементов, фланец, корпус, клеммную коробку, датчики и крепления. Проточный подогреватель дополнительно содержит канал или камеру для движения среды. Шкаф управления решает задачи регулирования и коммутации нагрузки, а согласованная система включает также необходимые защитные функции.
Типы электронагревателей различают по конструкции и способу передачи тепла. Сопоставлять характеристики электронагревателей следует при одинаковых условиях применения: материал, мощность и форма сами по себе не описывают весь рабочий режим.
Трубчатые ТЭНы и блоки ТЭНов
Трубчатую конструкцию применяют в оборудовании для разных сред, но конкретное исполнение рассчитано на определённые условия теплоотдачи. ТЭН для жидкости нельзя автоматически считать подходящим для воздуха. При объединении нескольких элементов в блок нужно проверить общую мощность, электрическую схему, присоединение и возможность обслуживания.
В проекте имеет значение активная длина — участок, на котором выделяется основная тепловая мощность. Она не обязательно совпадает с полной длиной изделия. Для погружного исполнения положение активной зоны сопоставляют с минимальным рабочим уровнем жидкости и возможными отложениями на дне.

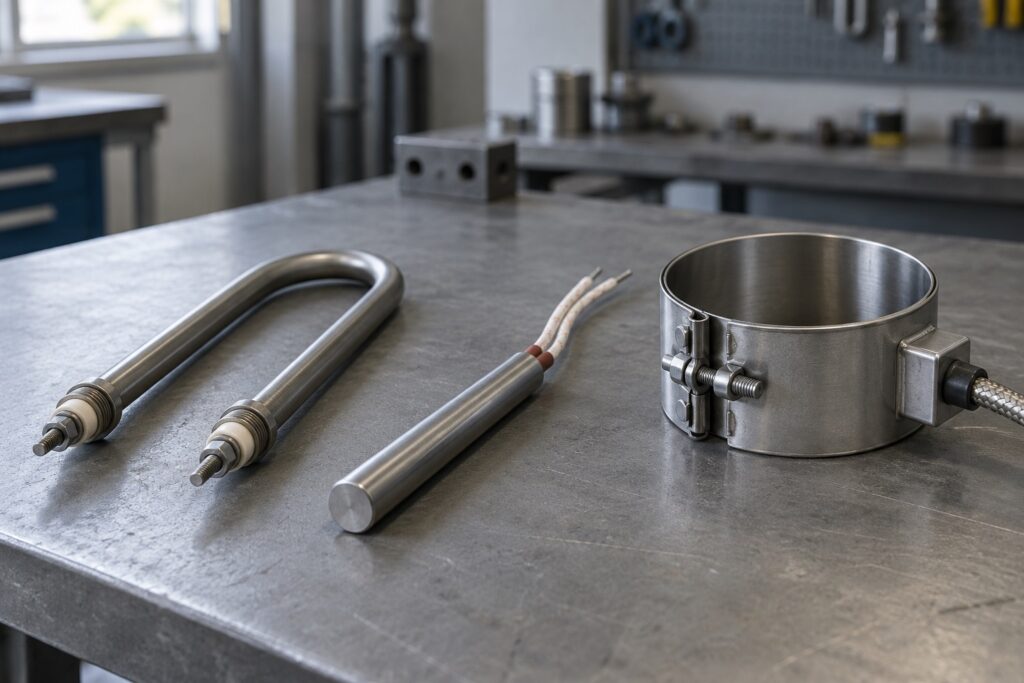

Кольцевые нагреватели устанавливают вокруг цилиндрических узлов. Плоские используют для соответствующих контактных поверхностей. Патронные часто размещают в подготовленных отверстиях деталей: значение имеют диаметр, посадка, активная длина и расположение выводов. Применение патронных нагревателей для пресс-форм и матриц представлено в каталоге ТСК «Бокс».
Слова «керамический» или «миканитовый» описывают особенности конструкции и изоляции, но сами по себе не задают допустимую температуру всей сборки. Отдельно проверяют нагреватель, выводы, крепление и расположенные рядом компоненты. Сравнивать следует паспорта конкретных исполнений.
| Конструкция | Где рассматривается | Что проверить |
|---|---|---|
| Трубчатый ТЭН | Нагрев жидкости, воздуха или оборудования в предусмотренном исполнении | Среду, оболочку, активную зону, поверхностную нагрузку |
| Блок ТЭНов | Нагрев несколькими элементами через общий узел монтажа | Фланец или резьбу, схему подключения, секции, доступ для замены |
| Кольцевой | Цилиндры и другие цилиндрические поверхности | Диаметр, ширину, замок, вырезы, выводы и условия установки |
| Плоский | Плиты и плоские поверхности технологических узлов | Геометрию, крепление и условия теплопередачи |
| Патронный | Локальный нагрев деталей через посадочное отверстие | Посадку по документации, рабочую длину, выводы и демонтаж |
Эти названия характеризуют разные стороны устройства узла. «Погружной» описывает размещение нагреваемой части в среде, «врезной» — способ установки через стенку ёмкости, «проточный» — нагрев движущейся среды в предусмотренном корпусе. Термины могут пересекаться: их нельзя всегда считать тремя взаимоисключающими типами элемента.

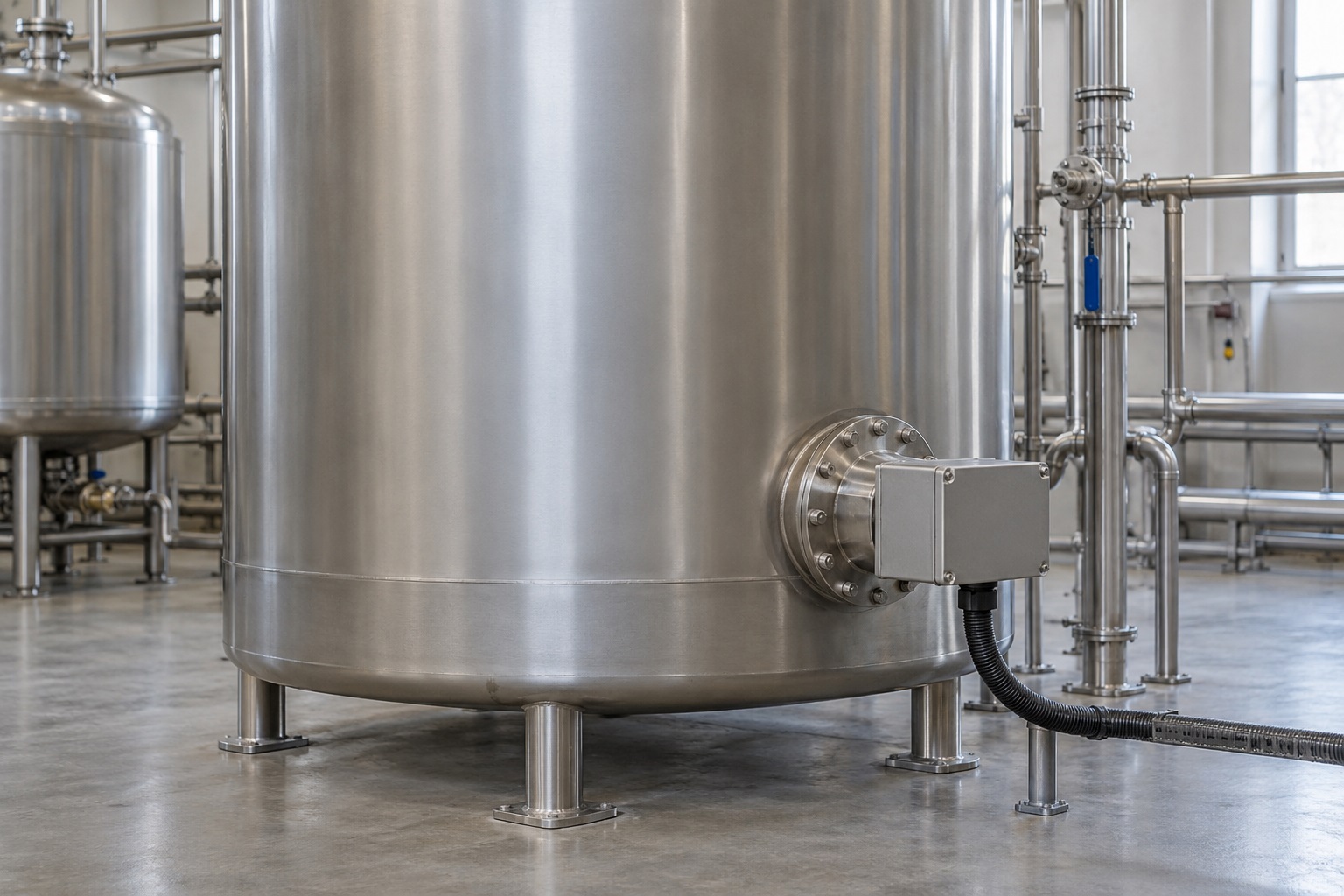

В документации нужно установить, соприкасается ли оболочка непосредственно с продуктом или тепло передаётся через защитную трубу. От этого зависят расчёт теплоотдачи и обслуживание. Возможность заменить внутренний элемент без слива среды должна быть предусмотрена конструкцией и подтверждена изготовителем.
Вода в технологическом процессе может содержать соли, реагенты и взвешенные частицы. Поэтому слова «для воды» недостаточно для выбора оболочки. В заявке указывают состав, рабочую температуру, давление, необходимость санитарной обработки и наличие загрязнений.
Отложения на поверхности могут ухудшать отвод тепла. При обсуждении конструкции следует заранее определить доступ для осмотра, очистки и замены. Интервал обслуживания назначают по документации и фактическому состоянию оборудования, а не по универсальному календарю для любых водных сред.
Если нагреватель рассчитан на работу в жидкости, его активная часть должна находиться в условиях погружения, предусмотренных изготовителем. Это общий принцип; требования к конкретному изделию берут из его паспорта.
Для предварительного выбора можно рассмотреть ТЭНы для нагрева воды, затем согласовать исполнение под состав воды и режим установки.
Для масла необходимо знать точную марку, назначение и ограничения производителя продукта. Вязкость при холодном пуске и в рабочем режиме может заметно различаться. Поэтому проверяют оба состояния, а для проточного нагревателя — ещё и фактическое движение среды.
Температура основной массы жидкости и температура поверхности нагревателя — разные величины. Рабочий датчик в ёмкости не всегда характеризует наиболее горячий участок оболочки. При подборе учитывают условия теплоотдачи и допустимую температуру контакта с продуктом.
Частая ошибка — описывать задачу фразой «такой же нагреватель, только для масла». Без марки масла, расхода или условий перемешивания и температурного режима это ещё не техническое задание.
Сначала определяют технологическую цель: прогрев всего объёма, поддержание температуры хранения или подготовка продукта в зоне отбора. Эти задачи могут требовать разных схем размещения нагревателей и управления.
Далее уточняют марку битума, исходное состояние продукта, допустимые температуры, геометрию резервуара, теплоизоляцию и порядок пуска. Нельзя предполагать, что условия теплоотдачи при холодном запуске такие же, как после выхода на рабочий режим.
Отдельный вопрос — доступ к оборудованию: где расположить присоединение, сколько места нужно для извлечения узла и можно ли обслуживать его в согласованном состоянии резервуара. Рассмотреть конструктивное направление помогают врезные нагреватели для нефтепродуктов и битума. Применимость определяется после проверки исходных данных.
Для экструдера уточняют, какой именно узел нужно нагревать: цилиндр, головку, сопло или другой участок. Затем определяют число зон, размеры, требуемый температурный профиль и совместимость с существующим управлением.

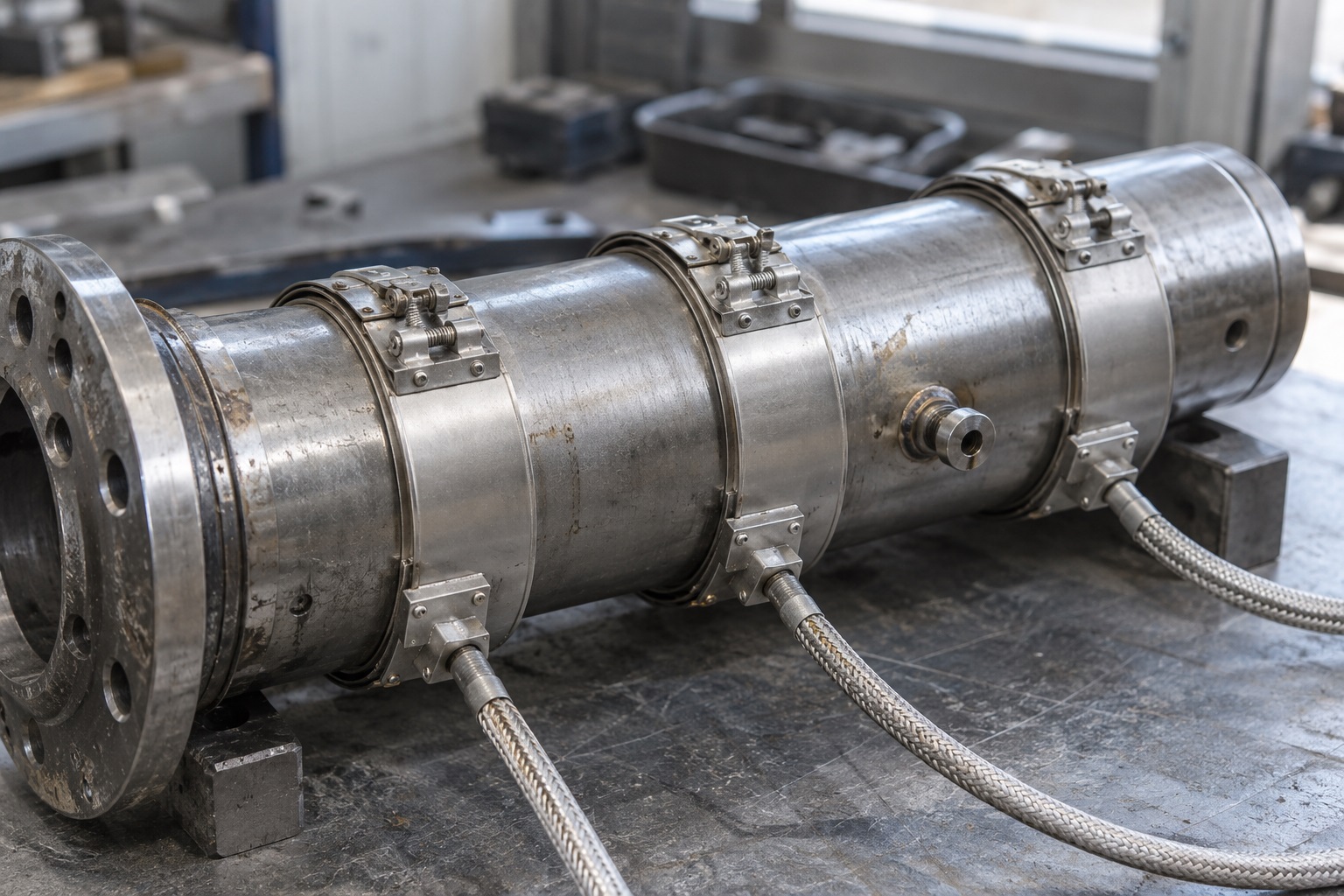

Кольцевые нагреватели для экструдера выбирают по диаметру и ширине, расположению замков, отверстий и выводов. На чертеже показывают участки, которые нельзя перекрывать, места датчиков и доступ для обслуживания. Порядок монтажа, затяжки и повторной проверки крепления берут из инструкции изготовителя.
Керамическое или миканитовое исполнение сравнивают по требованиям конкретного узла. Нельзя обещать точность температуры по одному только типу нагревателя: на результат влияют датчик, место измерения, теплообмен, алгоритм управления и режим процесса. На сайте доступны керамические кольцевые нагреватели и миканитовые кольцевые нагреватели.
| Применение | Что уточнить в первую очередь | Какой вопрос нельзя пропустить |
|---|---|---|
| Вода | Состав, давление, температуру, уровень | Как учитывать отложения и обслуживать поверхность? |
| Масло | Марку, температурные ограничения, вязкость, движение среды | Какими будут условия при холодном пуске? |
| Битум | Марку, цель нагрева, состояние продукта и резервуар | Нужен прогрев всей ёмкости или конкретной зоны? |
| Экструдер | Узел, геометрию, зоны и температурный профиль | Как согласованы нагреватель, датчик и управление каждой зоной? |
Описание «нагревать жидкость» следует заменить набором исходных данных. Для периодического нагрева в ёмкости задают массу или объём загрузки, начальную и конечную температуру, допустимое время разогрева. Для потока нужны расход, температуры на входе и выходе и рабочее давление.
Если расход меняется, указывают диапазон и возможные остановки. Если уровень падает по мере расходования продукта, передают минимальный рабочий уровень. Для нескольких рецептур или марок среды перечисляют все режимы: выбор по одному удобному случаю может не покрыть остальные.
Для предварительной оценки нагрева без фазового перехода используют тепловой баланс:
Q = m · c · ΔT; Pсреда = Q / t
Здесь Q — энергия, Дж; m — масса, кг; c — средняя удельная теплоёмкость на рассматриваемом интервале, Дж/(кг·К); ΔT — повышение температуры, К; t — время, с; Pсреда — средняя мощность, переданная среде, Вт. Для установившегося потока аналогичная оценка: Pсреда = ṁ · c · ΔT, где ṁ — массовый расход, кг/с.
Это ещё не установленная электрическая мощность. В расчёт включают нагрев ёмкости и других частей, потери в окружающую среду, реальный режим и ограничения передачи тепла. При кипении, плавлении, химических превращениях или существенном изменении свойств упрощённой формулы недостаточно.
Запас мощности назначают после расчёта. Произвольное увеличение не решает недостаток площади теплоотдачи, ограничение электроснабжения или неверное размещение датчика. Для поддержания температуры после разогрева требуемая мощность может отличаться от пусковой, поэтому заранее обсуждают способ её регулирования.
Удельная поверхностная нагрузка — отношение мощности нагревателя к площади активной теплоотдающей поверхности: q = P / A. В СИ её выражают в Вт/м². Важно использовать именно активную площадь, определённую для конкретной конструкции, а не площадь всех видимых деталей.
Параметр показывает, насколько интенсивно подводится тепло к единице поверхности. Сам по себе он не определяет температуру оболочки: дополнительно нужны условия теплоотдачи. При одинаковой мощности компактный элемент и элемент с большей активной площадью могут работать в разных тепловых условиях. Допустимое значение устанавливают для среды, конструкции и режима, включая пуск.
Указывают доступное напряжение, число фаз, допустимую электрическую нагрузку и существующую схему питания. Номинальную мощность изделия необходимо рассматривать вместе с напряжением и схемой соединения его элементов. Изменять подключение только ради достижения нужной мощности без проверки документации нельзя.
Для механического согласования передают размеры присоединения, полную и активную длину, ориентацию установки, расположение выводов и пространство для демонтажа. Учитывают соседние трубопроводы, стенки, мешалки, датчики и внутренние перегородки.
Условия вокруг оборудования также входят в ТЗ: температура воздуха, влага, пыль, мойка, вибрация, размещение в помещении или на улице. Степень защиты оболочки и стойкость к химической среде — разные характеристики; одна не подтверждает другую.
Системы управления нагревом проектируют под процесс. Сначала определяют, какую температуру нужно поддерживать и где её измерять. Показание датчика на стенке, в потоке и внутри объёма может характеризовать разные состояния объекта.
Далее выбирают способ регулирования. Для одних задач достаточно включения и отключения с заданным гистерезисом; для других нужен ПИД-регулятор, ступенчатое управление или отдельные контуры. Выбор зависит от инерции, допустимого отклонения температуры, числа зон и исполнительных устройств.
ПИД-регулирование не заменяет защиту от перегрева. Рабочий регулятор управляет процессом, а ограничитель и цепь отключения выполняют отдельную защитную задачу. Архитектуру для конкретного объекта определяют при проектировании.
В ТЗ стоит перечислить события, которые система должна обнаруживать: недопустимый уровень, отсутствие требуемого расхода, перегрев, неисправность датчика. Для каждого события задают реакцию, сигнализацию и условия повторного пуска. Наличие кнопки остановки или экрана само по себе не подтверждает реализацию этих функций.
Если управление уже установлено, передайте его схему и перечень компонентов. Это позволит обсуждать совместимость нового нагревателя с имеющейся системой. При разработке нового узла можно рассмотреть шкафы управления электронагревателями и согласовать состав вместе с нагревательной частью.
| Ошибка | Что остаётся непроверенным | Как исправить заявку |
|---|---|---|
| Указать только мощность | Среда, поверхность теплоотдачи, пуск | Добавить параметры продукта и полный цикл работы |
| Подбирать по фотографии | Посадка, оболочка, активная зона, выводы | Приложить паспорт, маркировку и размерный чертёж |
| Заменить материал «на нержавейку» | Совместимость конкретного материала со средой | Указать состав и условия, согласовать марку материала |
| Сравнить только цену элемента | Комплектация, установка, обслуживание, управление | Сопоставить предложения по одной спецификации |
| Оставить автоматику на конец проекта | Датчики, каналы, коммутация, защитные действия | Согласовать нагрев и управление одновременно |
Стоимость владения включает не только покупку. При сравнении учитывают расходные материалы, доступность замены, необходимость остановки оборудования, трудоёмкость демонтажа и условия обслуживания. Эти расходы оценивают для конкретного предприятия. Обещать одинаковый срок окупаемости всем заказчикам некорректно.
Например, в условной задаче два блока имеют одинаковую мощность и подходят к одному присоединению. Однако для извлечения первого нужен свободный участок, занятый трубопроводом. До заказа следует проверить компоновку: более низкая цена изделия ещё не означает меньшие затраты на его установку и последующую замену.
Нестандартное исполнение рассматривают, если серийная конструкция не соответствует геометрии, присоединению, распределению зон или расположению выводов. Поводом может стать замена в существующем оборудовании, ограниченный доступ или необходимость согласовать несколько элементов в одном узле.
Чертёж фиксирует геометрию, но не заменяет описание процесса. К нему прикладывают параметры среды, тепловой режим, электропитание и требования к управлению. Для замены полезны паспорт прежнего изделия, фото маркировки и описание причины отказа. Копирование внешней формы без разбора условий не устраняет возможную причину повторной неисправности.
При согласовании нагревателей по чертежам отдельно обозначают, какие размеры критичны, какие допускают изменение и кто утверждает окончательную документацию. Неизвестные параметры лучше пометить «требует уточнения», чем подставлять предположения в качестве исходных данных.
| Данные | Что указать |
|---|---|
| Среда | Название, марка, состав, ограничения производителя, особые свойства |
| Тепловая задача | Начальная и требуемая температура, время, масса или объём; для потока — расход |
| Эксплуатация | Давление, цикл работы, минимальный уровень, пуски и остановки |
| Теплопотери | Геометрия и материал ёмкости, теплоизоляция, наружные условия |
| Электропитание | Напряжение, число фаз, доступная мощность и ограничения |
| Монтаж | Чертёж, присоединение, рабочая зона, ориентация, доступ для обслуживания |
| Управление и защита | Датчики, зоны, требуемый режим регулирования, защитные события |
| Документы | ТЗ, паспорт прежнего изделия при замене, схемы, требования к исполнению и приёмке |
Нагревательные элементы, монтажный узел и автоматику следует согласовать как части одной задачи. Такой подход помогает выявить несовместимость до заказа и сравнить предложения по одинаковым условиям.
Чтобы подобрать нагреватель или систему управления, передайте специалистам ТСК «Бокс» параметры среды, требуемую температуру, известную мощность, напряжение и условия монтажа. Если мощность ещё не определена, укажите объём или расход, начальную температуру и время нагрева. Эти данные станут основой для обсуждения технического решения и коммерческого предложения.
Для подготовки заявки используйте опросные листы ТСК «Бокс». К ним можно приложить чертёж, фотографии узла и техническое задание.
Нет. Нужно проверить среду, условия теплоотдачи, температуру, напряжение, активную зону и монтаж. Мощность определяет часть требований, но не подтверждает совместимость с процессом.
ТЭН — трубчатая конструкция. Понятие «нагревательный элемент» шире и включает другие исполнения. Слово «промышленный» описывает применение, но не заменяет паспортные параметры.
Только если изготовитель подтвердит применимость конкретного исполнения. Проверяют марку масла, температуру, движение среды, оболочку и допустимую поверхностную нагрузку.
Для цилиндрических участков рассматривают кольцевые нагреватели; для других узлов возможны иные конструкции. Выбор зависит от геометрии, температурного профиля, зон и устройства оборудования.
Нет. Способ регулирования выбирают по инерции и требованиям процесса. ПИД-регулятор может помочь поддерживать режим, но не заменяет правильно выбранный датчик и необходимые защитные функции.
Образец помогает определить конструкцию, но для согласования нужны размеры, электрические данные и условия работы. Если прежний нагреватель отказал, важно описать обстоятельства и проверить причину.
Стоимость уточняют по согласованному исполнению и комплектности. Срок службы зависит от конструкции, среды, монтажа и режима. Универсальное значение без документации и условий эксплуатации указывать нельзя.
