Описание
Нагревательная лента или греющий кабель: что выбрать
Плоская нагревательная лента подходит для задач, где можно обеспечить предусмотренное конструкцией прилегание к поверхности. Кабельный нагреватель рассматривают с учётом формы объекта и допустимого способа укладки. Выбор сечения сам по себе не определяет ни температуру, ни пригодность к влажной или взрывоопасной среде.
Представленные резистивные секции имеют заданные электрические параметры. Для готового изделия нельзя самостоятельно менять длину активной части, вскрывать концевые заделки или выбирать схему подключения по внешнему сходству. Допустимые действия определяются паспортом конкретного нагревателя.
Подробнее о различиях конструкций — в материале «Типы нагревательных кабелей и лент».
Серии нагревательных лент и кабелей
| Серия или тип | Для каких задач рассматривается | Что уточнить при подборе |
|---|---|---|
| ЭНГКЕх-1 | Технологический обогрев трубопроводов, арматуры и оборудования | Полное исполнение, длину, питание, температурные ограничения и документы для требуемых условий |
| ЭНГЛУ-400 | Задачи с повышенными требованиями к температурной стойкости | Температуру поверхности, защиту от влаги, регулирование и монтаж |
| ЭНГЛ-1 | Подогрев и компенсация теплопотерь технологического оборудования | Длину секции, мощность, оболочку, выводы и условия контакта |
| ЭНГЛ-2 | Низкотемпературный обогрев и защита от замерзания в допустимых для исполнения условиях | Температурный предел, условия среды и способ управления |
| Нагреватель для бочек НБ-2000 | Наружный обогрев совместимой металлической тары | Размеры бочки, свойства продукта, требуемую температуру, крепление и комплект управления |
Точные мощности, размеры, напряжения и температурные пределы указывают для выбранного исполнения. Название серии не заменяет его паспорт. Температура поверхности нагревателя, температура объекта и уставка ограничителя могут различаться.

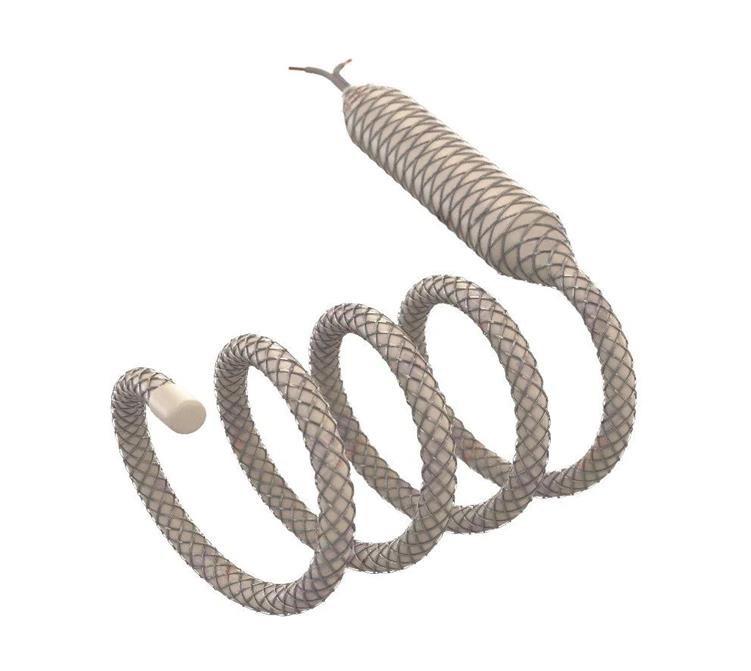

Гибкий греющий кабель ЭНГКЕх-1
Резистивный кабельный нагреватель используют для разогрева и компенсации теплопотерь оборудования. При выборе проверяют активную длину, мощность, питание, выводы и способ закрепления. Применение во взрывоопасной зоне допускается только при соответствии конкретного исполнения, маркировки и документов требованиям объекта.

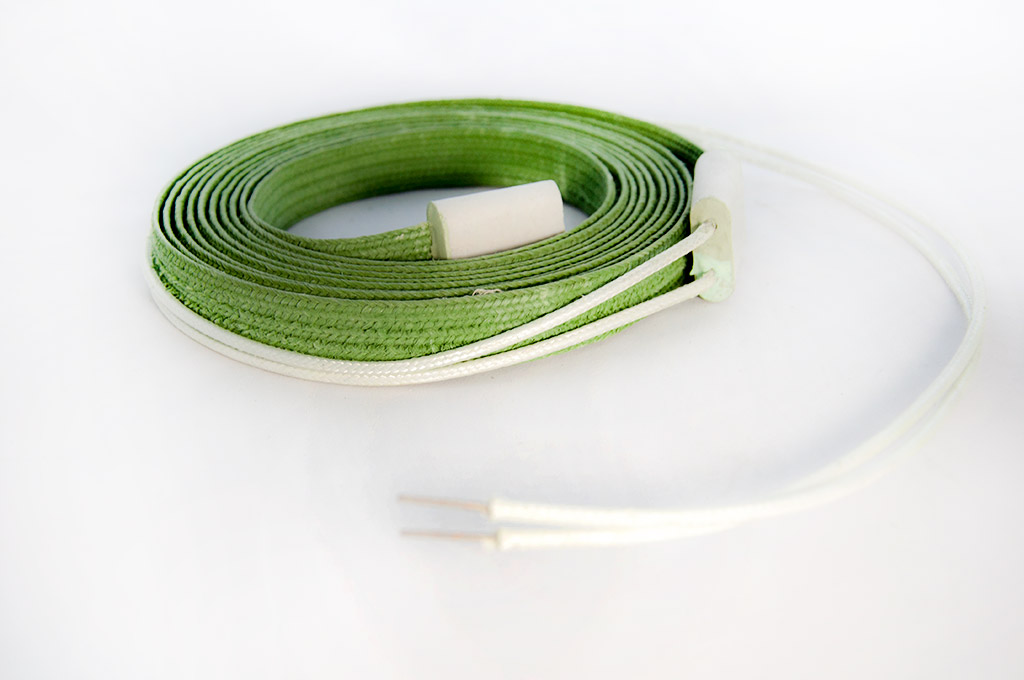

Нагревательная лента ЭНГЛУ-400
Ленту рассматривают для соответствующих высокотемпературных задач промышленного обогрева. Помимо требуемого нагрева проверяют допустимую температуру самой ленты и условия защиты от внешних воздействий. Её нельзя автоматически считать пригодной для влажной кровли, открытой площадки или контакта с жидкостью.

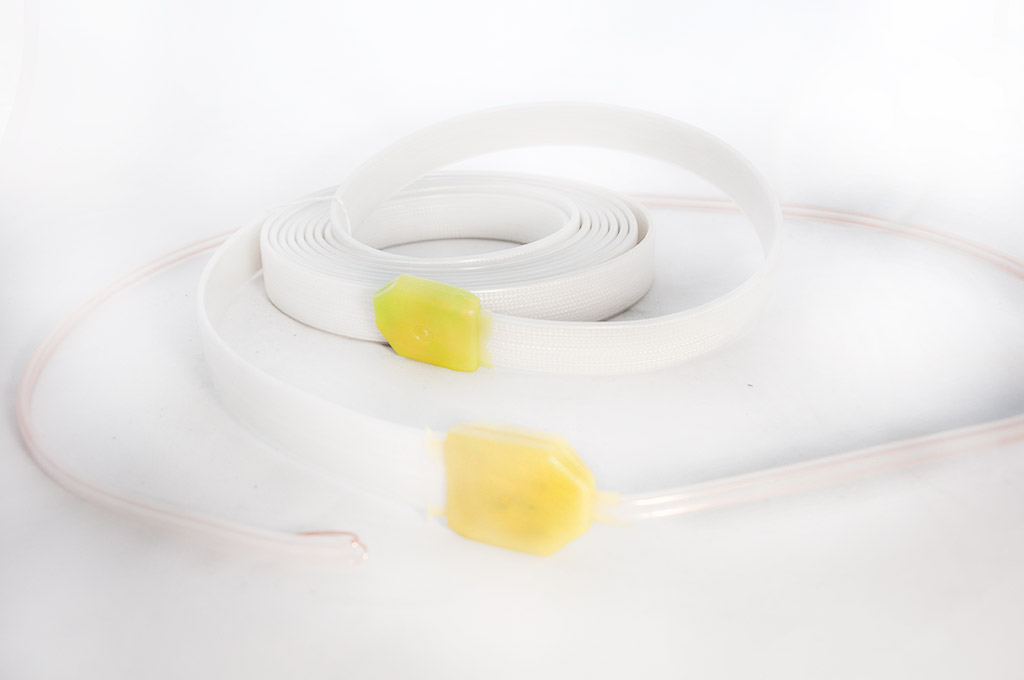

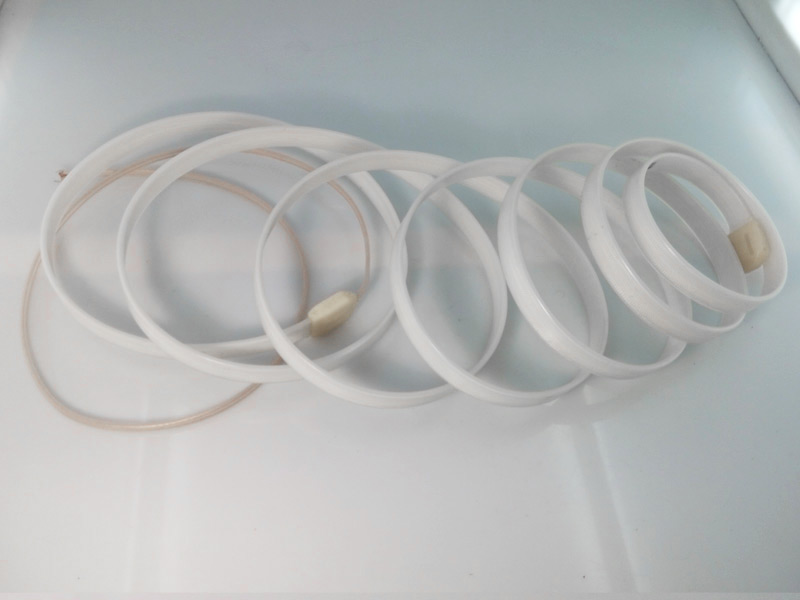

Нагревательные ленты ЭНГЛ-1 и ЭНГЛ-2
Эти серии различаются материалами и допустимыми режимами. При выборе важны температура объекта, условия среды и теплопотери. Более высокая линейная мощность не делает изделие универсальным: она должна соответствовать условиям отвода тепла.
Готовую секцию подбирают по требуемой длине и мощности. Возможность изготовления другого исполнения согласуют до заказа; подрезка поставленного нагревателя не заменяет такой подбор.
Наружный нагрев бочек
Для бочки учитывают её размеры и материал, продукт, минимальный уровень заполнения, перемешивание и требуемое время разогрева. Максимальная температура нагревательного элемента не является автоматически допустимой температурой содержимого.
Пояс или манжета должны прилегать к поверхности предусмотренным способом. Равномерность прогрева продукта зависит также от его свойств и движения внутри ёмкости. Для других форм поверхности можно отдельно рассмотреть гибкие силиконовые нагреватели.
Как подобрать мощность и длину секции
Для поддержания температуры оценивают теплопотери объекта. Для разогрева дополнительно нужны энергия нагрева и допустимое время. На результат влияют размеры и материал оборудования, масса или расход продукта, температура воздуха, теплоизоляция и условия передачи тепла.
Линейная мощность выражается в Вт/м, общая — в ваттах. Требуемую длину выбирают с учётом схемы укладки и геометрии объекта. Эти параметры проверяют совместно: нельзя получить корректный подбор только по одному значению Вт/м.
Для трубы укажите диаметр, длину, арматуру и теплоизоляцию. Для ёмкости — размеры, содержимое и режим перемешивания. Для защиты от замерзания и технологического подогрева могут потребоваться разные условия расчёта.
Монтаж, контроль температуры и защита
Способ крепления, допустимый радиус изгиба, контакт с поверхностью и возможность установки под теплоизоляцией определяются документацией нагревателя. Не допускаются непредусмотренные пересечения, перекрытия, повреждения оболочки и работа в условиях, для которых изделие не рассчитано.
Подключение и электрические проверки выполняет квалифицированный персонал. Питание, коммутацию, защитную цепь и необходимые аппараты выбирают по проекту и параметрам изделия. Простота механического крепления не отменяет требований к электрической части.
Рабочий датчик и регулятор поддерживают нужный режим. Ограничение перегрева и другие аварийные функции определяют отдельно с учётом процесса. Обсудить управление несколькими секциями можно при подборе шкафа управления нагревателями.
Практические вопросы регулирования разобраны в статье об управлении гибким ленточным нагревателем. Для дальнейшей эксплуатации полезен материал об обслуживании систем нагрева.
Что передать для подбора в ТСК Бокс
- Назначение обогрева: разогрев, поддержание температуры или защита от замерзания.
- Размеры, материал и форму объекта, чертёж или фотографии с измерениями.
- Свойства продукта, массу или расход, начальную и требуемую температуру.
- Время нагрева, режим работы и известные теплопотери.
- Температуру окружающей среды и сведения о теплоизоляции.
- Доступное питание, ограничения мощности и расположение подключения.
- Влажность, загрязнения и требования к специальному исполнению.
- Необходимые датчики, регулирование, защитные функции и комплект поставки.
Направьте параметры или чертёж в ТСК Бокс, чтобы обсудить подходящую ленту, кабельный нагреватель и управление. Для подготовки запроса можно использовать опросные листы. Стоимость уточняется после согласования исполнения и состава поставки.
Частые вопросы
Можно ли резать готовую нагревательную ленту?
Представленные готовые резистивные секции не следует подрезать. Требуемую длину согласуют при выборе; возможные операции должны быть прямо предусмотрены документацией изделия.
Можно ли включать ленту свёрнутой в рулон?
Хранение в рулоне не означает допустимость работы в таком положении. Включение выполняют только после монтажа по инструкции и предусмотренных проверок.
Все ли ленты подходят для кровли и открытого воздуха?
Нет. Проверяют влажность, температурный режим, стойкость к внешним воздействиям и прямое разрешение на соответствующее применение.
Нужен ли терморегулятор?
Способ управления выбирают для конкретной секции и процесса по документации. Резистивную конструкцию нельзя автоматически считать саморегулирующейся.
Как выбрать нагреватель для взрывоопасной зоны?
По классификации зоны, свойствам среды, температурным ограничениям и документам конкретного исполнения. Обозначение серии или металлическая оплётка на фото сами по себе недостаточны.
Можно ли нагревать любую бочку?
Нет. Нужно согласовать материал и размеры тары, свойства продукта, режим и способ крепления. Решение для металлической бочки не переносится автоматически на пластиковую.
