Обогреватели шкафов автоматики поддерживают температурные условия для аппаратуры и могут снижать риск конденсации влаги. Их мощность подбирают по теплопотерям корпуса, наружной температуре, допустимым условиям для компонентов и режиму запуска. Собственное тепло оборудования учитывают только там, где оно действительно выделяется в рассматриваемом режиме.
Для выбора недостаточно объёма шкафа или надписи о степени защиты. Отдельно проверяют холодный старт, влажность, движение воздуха и летнюю температуру. Ниже — порядок предварительного расчёта и список данных для технического задания.
Какие задачи решает обогреватель для шкафа
Первая задача — не допустить охлаждения аппаратуры ниже её допустимых условий эксплуатации. Ограничение определяется документацией на установленные устройства, а не одной универсальной температурой для всех шкафов.
Вторая — поддержать поверхности и воздух в условиях, при которых уменьшается риск выпадения конденсата. Для этого важно соотношение температуры и влажности. Просто указать положительную температуру внутри недостаточно: точка росы зависит от содержания водяного пара.
Третья возможная задача — предварительный прогрев после длительного отключения. Её рассматривают отдельно, потому что в этот момент основная аппаратура может быть ещё обесточена и не выделять тепло.
Обогрев шкафа не заменяет устранение протечек, исправные вводы и уплотнения. Если внутрь попадает вода, добавленная мощность не устраняет причину попадания.
Какие исходные данные нужны
| Параметр | Зачем нужен |
|---|---|
| Высота, ширина, глубина и способ установки | Для расчёта теплообмена стенок, двери, крыши и основания |
| Материал корпуса и теплоизоляция | Для оценки сопротивления теплопередаче |
| Минимальная и максимальная наружная температура | Для зимнего и летнего режимов |
| Допустимые условия для каждого компонента | Для выбора внутренней температуры и разрешения запуска |
| Внутренние потери аппаратуры | Для учёта собственного нагрева, включая минимальную нагрузку |
| Влажность и источники поступления влаги | Для оценки конденсации и выбора управления |
| Вентиляция, вводы, двери и частота обслуживания | Для оценки воздухообмена и поступления холодного воздуха |
| Напряжение и режим электропитания | Для обогрева при простое и после восстановления питания |
| Требуемое время предварительного прогрева | Для проверки переходного режима |
Для шкафа на улице дополнительно учитывают ветер, осадки, солнечный нагрев и исполнение площадки. Для шкафа внутри здания важно, отапливается ли помещение ночью и в выходные. Формулировка «установка в помещении» не всегда означает стабильную положительную температуру.
Расчёт мощности и подбор обогревателя шкафов автоматики
Установившийся тепловой баланс
В предварительной модели теплопотери через оболочку оценивают так:
Pоболочка = U × Aэфф × (Tвнутри − Tснаружи)
U — приведённый коэффициент теплопередачи, Вт/(м²·К); Aэфф — эффективная теплообменная площадь, м²; разность температур — в К. U описывает теплопередачу всей конструкции в заданных условиях. Это не просто теплопроводность пластика или металла.
Для стенок с разными условиями баланс можно считать по отдельным участкам. Способ установки влияет на теплообмен: задняя стенка вплотную к ограждению работает иначе, чем свободно обдуваемая поверхность. Поэтому геометрическую площадь не всегда подставляют без корректировок.
Если есть воздухообмен, связанные с ним потери учитывают дополнительно. Для стационарного режима предварительный баланс имеет вид:
Pобогрев = max(0; Pоболочка + Pвоздухообмен − Pвнутреннее, минимум)
Внутреннее тепловыделение берут для минимального расчётного режима. Нельзя вычесть потери работающего преобразователя, если в самый холодный момент он отключён. При предварительном прогреве этот член баланса часто отличается от рабочего состояния.
Учебный пример
Условно примем эффективную площадь 1,8 м² и коэффициент теплопередачи 3 Вт/(м²·К). Требуется поддерживать внутри +5 °C при наружной температуре −20 °C. Это только расчётный пример: указанные значения не относятся к конкретному шкафу, а +5 °C не является универсальной нормой для автоматики.
Разность температур составляет 25 К. Потери через оболочку: 3 × 1,8 × 25 = 135 Вт. Дополнительный воздухообмен для этого упрощённого примера не учитываем.
Если аппаратура гарантированно выделяет минимум 20 Вт во всём рассматриваемом режиме, на обогрев остаётся 135 − 20 = 115 Вт. Если при запуске аппаратура отключена, вычитать эти 20 Вт нельзя: исходная потребность стационарного баланса снова составит 135 Вт.
Полученное число ещё не определяет номинал изделия. Далее учитывают переходный процесс, неопределённость потерь, реальную теплопроизводительность выбранного обогревателя и условия распределения тепла. Случайно выбрать ближайшую мощность — значит пропустить эту часть подбора.
Почему холодный запуск считают отдельно
После длительного простоя корпус, монтажная панель и аппаратура могут остыть почти до наружной температуры. Чтобы вывести их на допустимый режим за заданное время, требуется энергия на нагрев этой массы — сверх потерь наружу.
В грубой сосредоточенной модели дополнительная средняя мощность на прогрев равна Cэфф × ΔT / t, где Cэфф — эффективная теплоёмкость прогреваемых частей, Дж/К, t — время, с. Она не заменяет проверку распределения температур: тяжёлые детали и воздушные зоны прогреваются неодинаково.
Обогреватель, покрывающий только установившиеся потери, может выводить шкаф на режим слишком долго. Поэтому в задании указывают допустимое время прогрева и условие разрешения работы основной аппаратуры.
Важно и питание: если обогреватель подключён к цепи, которая отключается одновременно со всем шкафом, во время простоя он не поможет. Нужный режим электроснабжения и последовательность запуска определяют проектом. Нельзя рассчитывать на тепло устройства, которому самому ещё запрещена работа на холоде.
Конденсат: что даёт нагрев и чего он не делает
Конденсат появляется, когда температура поверхности достигает точки росы контактирующего с ней воздуха или опускается ниже. Это возможно не только при отрицательной температуре. Тёплый влажный воздух после открывания двери может встретиться с холодными деталями шкафа.
Нагрев повышает температуру и при неизменном влагосодержании снижает относительную влажность. Но сам по себе он не удаляет водяной пар. Поэтому борьба с влагой включает проверку вводов, уплотнений, условий обслуживания и предусмотренных средств удаления или ограничения поступления влаги.
С вентилятором или без него
| Исполнение | Что даёт | Что проверить |
|---|---|---|
| Обогреватели шкафов автоматики без вентилятора | Передачу тепла с естественным движением воздуха; отсутствие вентилятора как обслуживаемого узла | Свободную конвекцию, ориентацию и расстояния до деталей |
| Обогреватели шкафов автоматики с вентилятором | Принудительное перемешивание воздуха внутри доступного объёма | Путь потока, запылённость, обслуживание и последствия остановки вентилятора |
Вентилятор не делает любую компоновку равномерно тёплой. Плотные кабельные каналы, перегородки и закрытые отсеки могут прерывать движение воздуха. Иногда требуется изменить размещение оборудования или распределить обогрев между несколькими участками.
Нагреватели с PTC-элементами изменяют сопротивление с температурой. Это свойство не отменяет проверки паспортных условий, пускового тока и необходимости термостата.

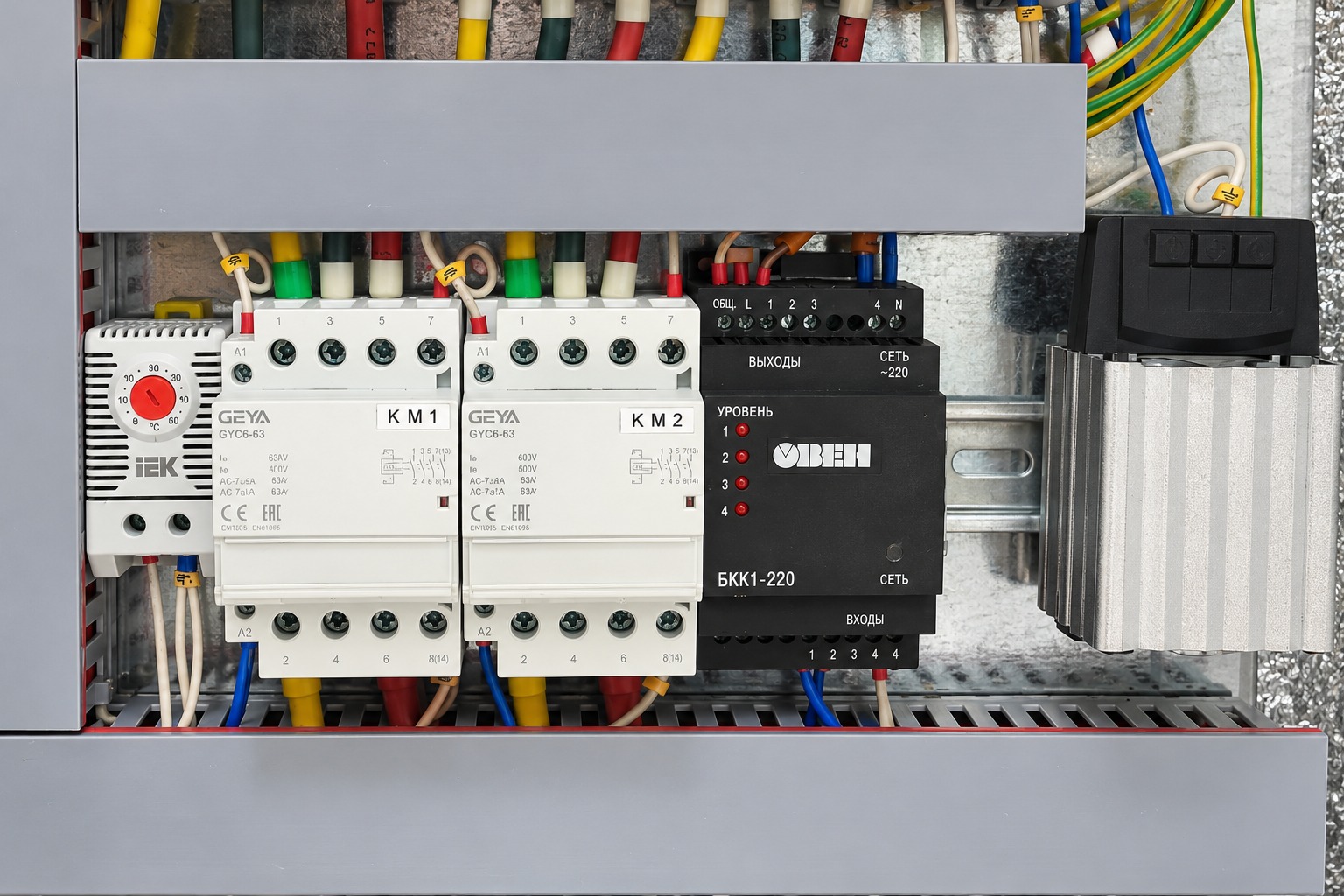

Термостат, гигростат и место измерения
Термостат управляет по температуре. Гигростат — по относительной влажности. В некоторых задачах применяют комбинированную логику; она должна учитывать ограничения аппаратуры и возможность образования конденсата на холодных поверхностях.
Датчик, установленный прямо в тёплой струе обогревателя, может преждевременно отключить нагрев, пока удалённая часть шкафа остаётся холодной. Если же он находится в локально холодной точке, остальное оборудование может перегреваться. Выбор места подтверждают оценкой температурного распределения.
Задание термостата назначают по допустимым условиям устройств и проектному запасу, а не по максимальному значению на шкале. Гистерезис, точность измерения и расположение также влияют на фактический диапазон температур.

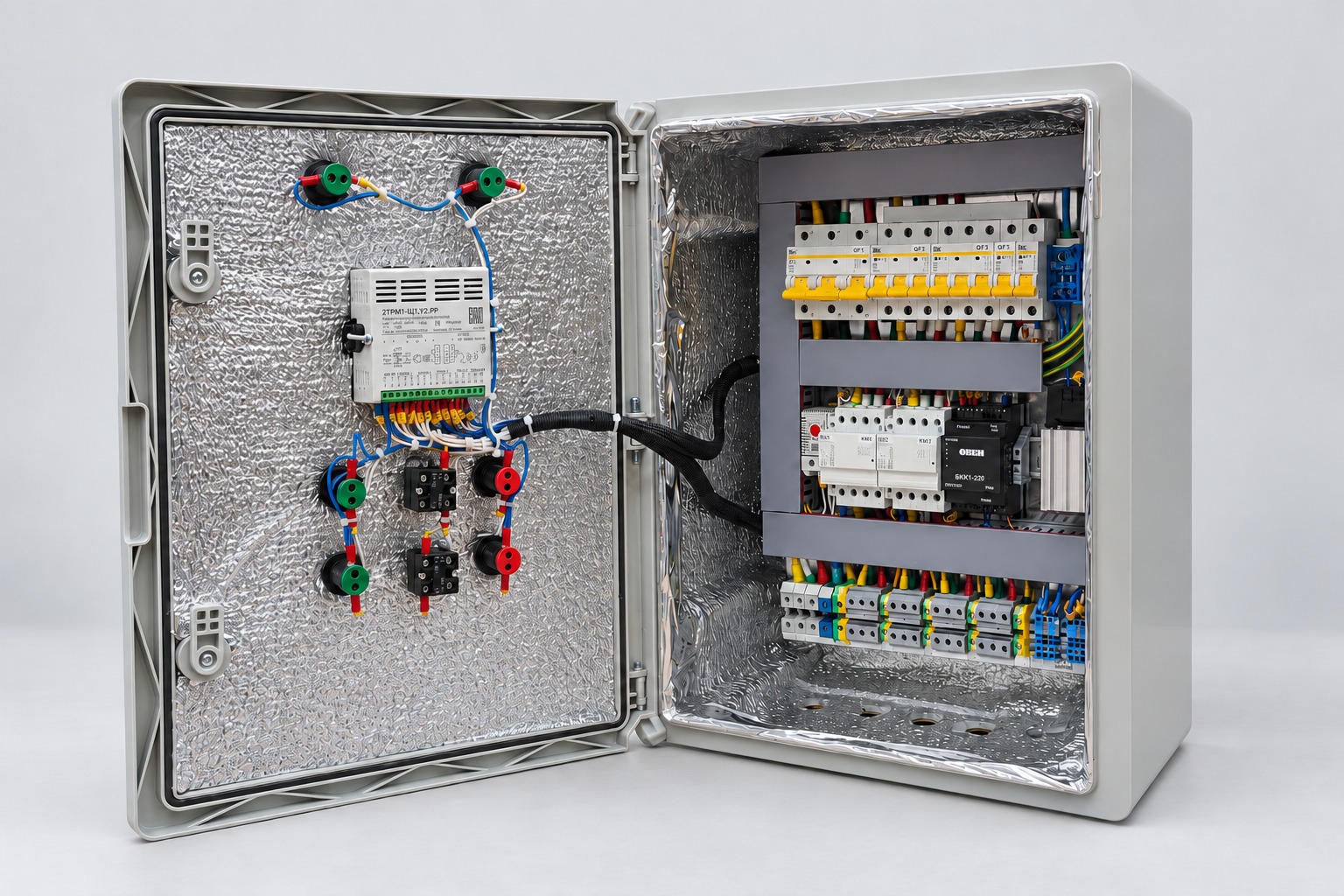

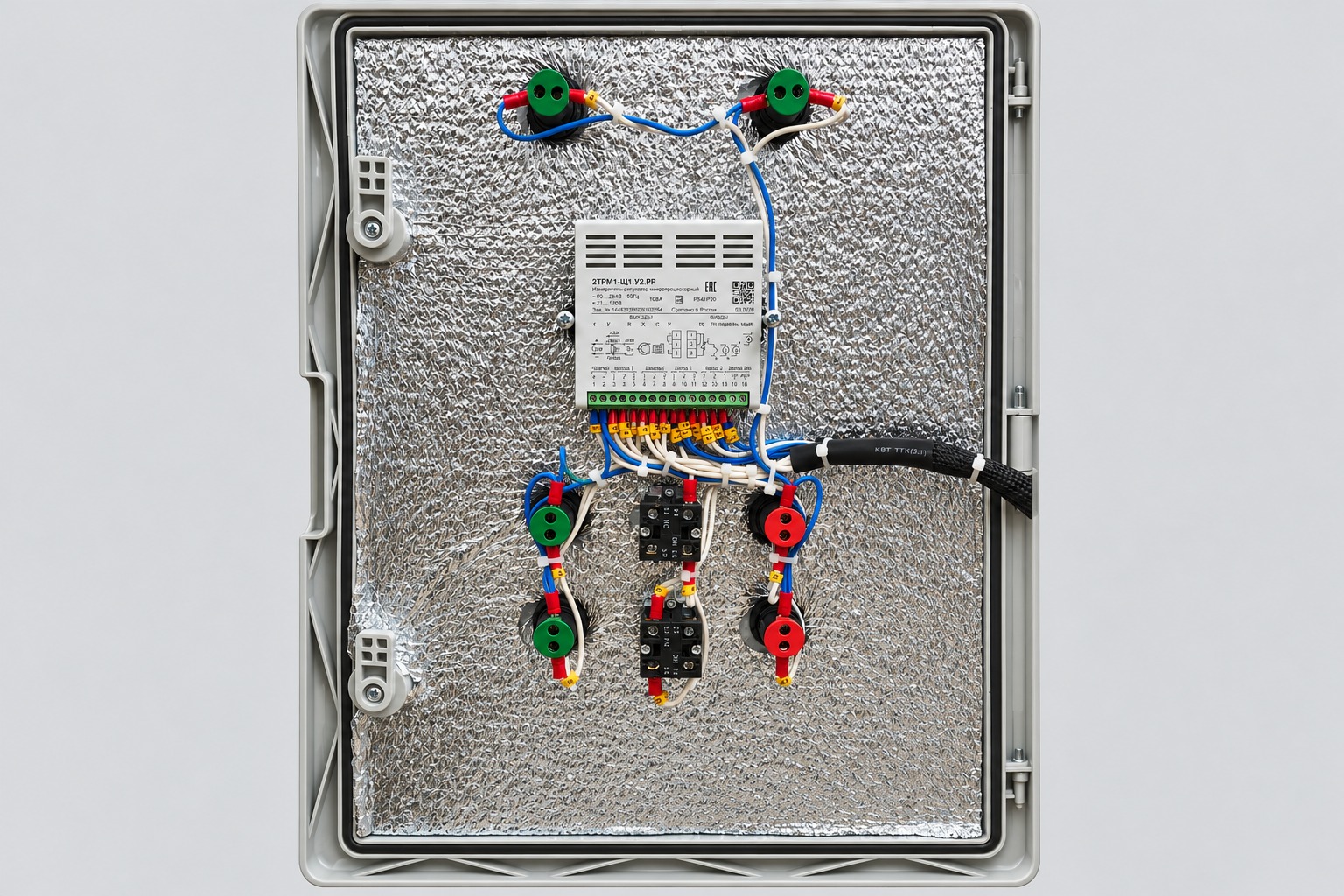

Утепление и монтаж
Теплоизоляция уменьшает теплопередачу, но не создаёт тепло. При длительном отключении неотапливаемый шкаф всё равно остывает; изоляция лишь меняет скорость процесса. Для длительного поддержания температуры нужен источник тепла и питание для него.
Материал изоляции подбирают по температуре, поведению при нагреве, влажности и совместимости с конструкцией. Он не должен закрывать вентиляционные пути, мешать уплотнениям, приближаться к горячим частям вопреки инструкции или затруднять обслуживание.
Обогреватель часто размещают в нижней части для организации конвекции, но окончательные положение и зазоры берут из документации конкретного устройства. Нельзя назначить универсальное безопасное расстояние по фотографии или общей статье.
Летом утепление ограничивает выход тепла, выделяемого аппаратурой. Поэтому зимний подбор нужно завершить проверкой максимальной температуры при полной нагрузке и солнечном воздействии, если оно возможно. Иногда вместе с нагревом требуется отдельное решение для охлаждения.
Алгоритм подбора и проверки
- Определите допустимые температуры и влажность по документации всех критичных компонентов.
- Опишите худшие зимние условия и минимальное внутреннее тепловыделение.
- Рассчитайте потери корпуса и воздухообмен, затем стационарную потребность в тепле.
- Проверьте холодный запуск, доступное питание и допустимое время прогрева.
- Выберите исполнение обогревателя, управление и места установки с учётом движения воздуха.
- Оцените конденсацию и устраните возможные источники попадания воды.
- Проверьте летний режим, обслуживание и поведение при отказах.
При проверке готового решения полезно контролировать температуру в нескольких характерных точках, а не только возле термостата. Фиксируют наружные условия, состояние нагрузки, продолжительность прогрева и положение двери. Без этого два измерения трудно сравнивать.
Что передать для подбора в ТСК Бокс
Подготовьте размеры и материал корпуса, фотографии или компоновку, место установки, диапазон наружных температур и режим работы. Укажите аппаратуру с её потерями и температурными ограничениями, доступное питание, данные по влажности и желаемое время выхода на режим.
Если требуется весь узел управления технологическим нагревом, в каталоге есть шкафы управления нагревателями и шкафы управления обогревом ОШУ. Внутренний климат следует обсуждать как часть конкретной комплектации.
Чтобы подобрать обогреватели шкафов автоматики, передайте исходные условия специалистам ТСК Бокс. Это позволит обсудить расчёт, исполнение и управление без выбора мощности наугад.
Вопросы и ответы
Можно ли подобрать мощность только по объёму шкафа?
Недостаточно. В установившемся режиме важны теплообменная площадь, конструкция оболочки, разность температур и внутренние потери. Для запуска добавляется нагрев массы оборудования.
Нужно ли обогревать шкаф с высоким IP?
Это зависит от температуры и влажности. Степень защиты от проникновения не подтверждает подходящий климат внутри и не исключает конденсацию влаги, уже находящейся в корпусе.
Удаляет ли обогреватель влагу?
Сам по себе нет. Он повышает температуру и может уменьшать относительную влажность. Для удаления воды и водяного пара нужны соответствующие меры, выбранные по условиям установки.
Можно ли учесть всё тепло рабочей аппаратуры?
Только если оно гарантированно выделяется в расчётном режиме. При простое и запуске аппаратура может быть отключена, поэтому используют минимальное подтверждённое тепловыделение.
Какую температуру ставить на термостате?
Её выбирают по допустимым условиям компонентов, влажности, точности регулирования и расположению датчика. Универсального значения для всех шкафов нет.
Нужен ли вентилятор?
Не всегда. Он помогает организовать движение воздуха, но выбор зависит от компоновки, мощности, загрязнения и обслуживания. Для части шкафов достаточно естественной конвекции при правильном монтаже.
