Шкаф управления нагревом получает показания датчиков, управляет подачей мощности на нагреватели и выполняет предусмотренные проектом блокировки. Его выбирают по технологическому процессу: количеству температурных зон, мощности нагрузок, способу регулирования и условиям эксплуатации. Одинаковая суммарная мощность ещё не означает одинаковое устройство двух шкафов.
Материал посвящён управлению ТЭНами и другими промышленными электронагревателями. Обогрев электроники внутри самого шкафа — отдельная задача, хотя в одной установке могут понадобиться обе системы.
Что делает шкаф управления нагревом
Рабочую последовательность удобно представить так: датчик измеряет температуру → регулятор сравнивает её с заданием → управляющий сигнал поступает на силовой аппарат → нагреватель получает питание → температура меняется. Эта обратная связь позволяет управлять процессом, а не просто включать электрическую нагрузку.
Параллельно система обрабатывает разрешающие и аварийные сигналы. Например, нагрев может быть разрешён только при достаточном уровне жидкости или работающем потоке. Какие именно условия нужны, определяют по конструкции установки и последствиям отказов.
В применении к нагреву ответ на вопрос «что такое электрический шкаф управления» включает и силовую, и измерительную части. Корпус с автоматом и ручным выключателем может подавать питание, но без датчика и алгоритма не обеспечит автоматическое поддержание температуры.
Основные узлы и их роли
| Узел | Назначение | Что уточнить при заказе |
|---|---|---|
| Ввод и распределение питания | Питание силовых и вспомогательных цепей | Напряжение, число фаз, допустимую нагрузку и способ отключения |
| Аппараты защиты | Отключение при предусмотренных электрических повреждениях | Номиналы, характеристики и согласование с защищаемыми цепями |
| Регулятор или контроллер | Обработка измерений и формирование команд | Типы входов, число зон, режимы и интерфейсы |
| Контактор или полупроводниковый аппарат | Коммутация мощности нагревателя | Ток, режим переключений, охлаждение, поведение при отказе |
| Клеммы и внутренние соединения | Подключение внешних цепей | Состав кабелей, маркировку, доступ для обслуживания |

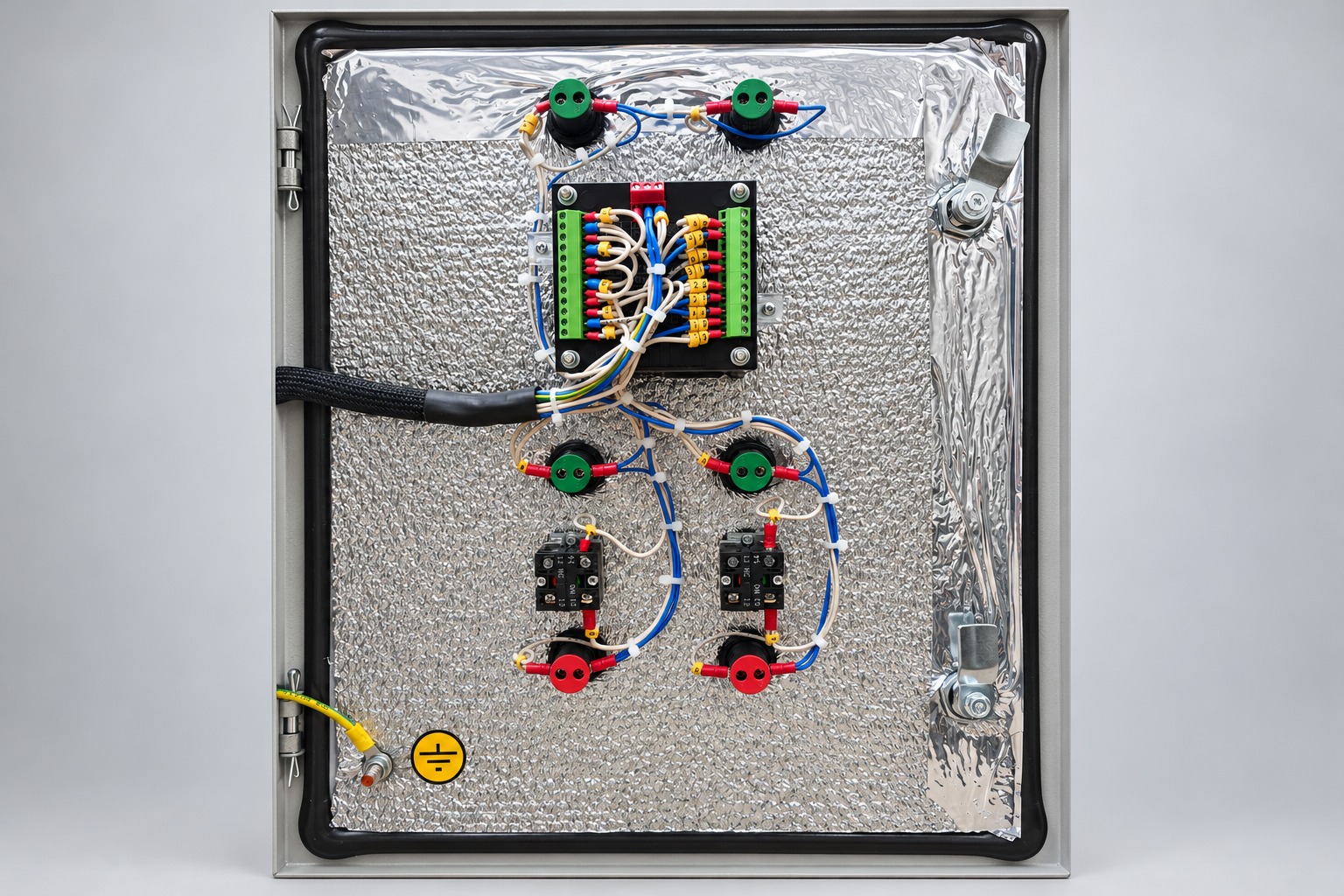

| Органы управления и индикация | Задание режима, отображение состояния | Какие события и измерения нужны оператору |
| Климатическое оборудование | Поддержание условий для аппаратуры | Нагрев, вентиляцию или охлаждение по тепловому расчёту |
Наличие устройства в перечне не раскрывает его функцию полностью. Например, автоматический выключатель защищает электрическую цепь в пределах своей характеристики, но не определяет допустимую температуру продукта. А световой индикатор перегрева сам по себе не подтверждает независимое аварийное отключение.
Температурная зона и силовая секция — разные понятия
Температурная зона — часть процесса с собственным заданием и обратной связью. Силовая секция — отдельно коммутируемая часть электрической нагрузки. Несколько секций могут нагревать одну общую среду и управляться по одному датчику.
Пример постановки задачи: два нагревателя по 18 кВт, общий ввод. Их суммарная установленная мощность — 36 кВт. Но из этого описания неизвестно, работают ли они одновременно, поочерёдно или ступенями и поддерживают ли одну температуру либо две разные.
Если оба элемента находятся в одном перемешиваемом резервуаре, заказчик может выбрать общий контур регулирования. Если они обслуживают разные ёмкости, могут понадобиться независимые задания и датчики. Окончательный вариант следует из технологии, а не из количества контакторов на фотографии.
Также нельзя считать 36 кВт тепловыделением внутри шкафа. Основная электрическая энергия выделяется в удалённых нагревателях. Для охлаждения шкафа считают собственные потери его аппаратуры, соединений и проводников в расчётном режиме.
Как выбрать способ регулирования
Двухпозиционное управление
В простом случае нагрузка включается и выключается по температурным порогам. Гистерезис задаёт разницу между условиями включения и отключения, чтобы избежать переключений при каждом малом колебании измерения.
Такой способ рассматривают, если процесс допускает соответствующие колебания температуры. При большой тепловой инерции нагрев может продолжаться после отключения питания: запасённое в оболочке и окружающих деталях тепло ещё поступает в продукт.
ПИД-регулирование
ПИД-регулятор рассчитывает управляющее воздействие по текущему отклонению, его накоплению и изменению. Для части задач это позволяет точнее вести процесс, но результат зависит от настроек, датчика, исполнительного устройства и динамики объекта.
Возможности конкретного прибора следует проверять по его документации; переносить характеристики одного регулятора на другой нельзя.
При релейном выходе ПИД-регулирование может реализовываться изменением доли времени включения в заданном периоде. Если исполнительный аппарат — механический контактор, слишком частые переключения увеличивают его износ. Период управления и тип коммутации согласуют между собой.
Ступенчатое управление
Несколько секций можно подключать ступенями в соответствии с алгоритмом. Это позволяет распределять установленную мощность во времени, но само по себе не создаёт плавного регулирования. Следует определить порядок включения, условия отключения и ограничения по общей нагрузке.
| Подход | Когда рассматривают | Что проверить |
|---|---|---|
| Включение/выключение | Когда допустим определённый температурный диапазон | Гистерезис, инерцию и частоту коммутации |
| ПИД | Когда требуется управление с учётом динамики процесса | Настройку, тип выхода, ограничения мощности и перерегулирование |
| Ступени | Когда нагрузку разделяют на секции | Последовательность, интервалы и лимит ввода |

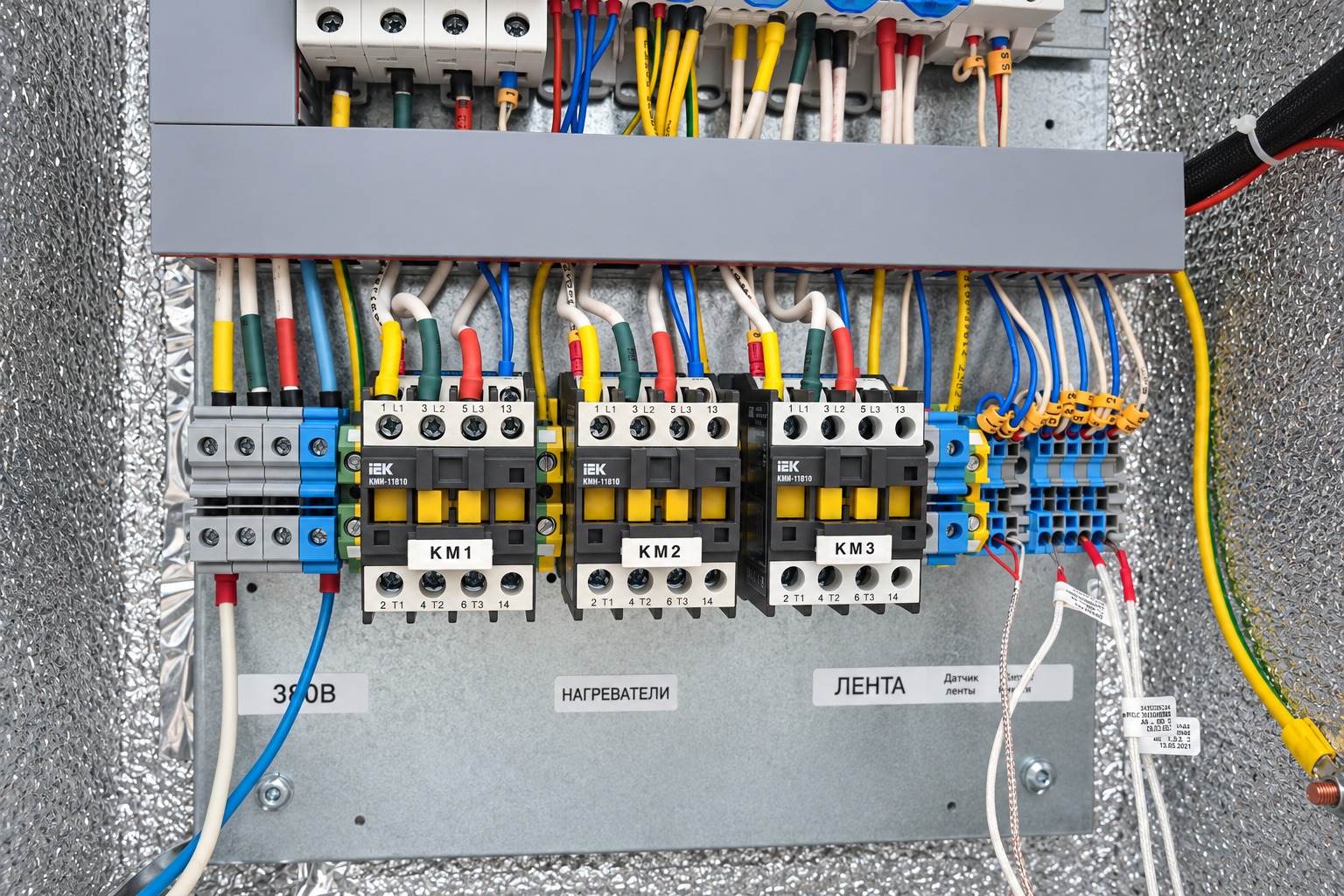

Контактор или твердотельное реле
Контактор механически размыкает силовые контакты. Его подбирают по нагрузке и режиму работы; ресурс зависит в том числе от количества и условий переключений. Это важно, если технологический процесс требует частых команд включения.
Твердотельное реле коммутирует полупроводниками. Отсутствие механических контактов удобно для частых переключений, но в аппарате выделяется тепло. Нужны расчёт охлаждения, правильный монтаж и предусмотренная изготовителем защита.
Полупроводниковый выход нельзя считать устройством безопасного изолирования цепи: возможны ток утечки в выключенном состоянии и отказ с сохранением проводимости. Необходимые средства отключения и защитного ограничения предусматривают в проекте отдельно.
Поэтому вопрос выбора не сводится к тому, какой аппарат «современнее». Сравнивают требуемую частоту коммутации, потери, ремонтопригодность, доступное пространство и поведение системы при неисправности.
Датчик температуры: тип и место установки
Регулятор должен поддерживать подключённый тип датчика и схему его соединения. Для датчиков сопротивления важно число проводов и учёт сопротивления линии; для термопар — совместимость входа и соответствующих проводов. Детали проверяют по документации выбранных устройств.
Не менее существенно расположение. Датчик может измерять температуру основной массы жидкости, выходящего потока или поверхности. Эти величины не взаимозаменяемы. Точка измерения возле ТЭНа может быть заметно горячее остального объёма.
Защитная гильза, глубина погружения и тепловой контакт влияют на задержку измерения. При требовательном процессе место установки согласуют вместе с нагревателем и движением среды, а не выбирают по принципу «куда проще просверлить».
Какие аварийные сценарии нужно описать
В техническом задании полезнее перечислить события и требуемые действия, чем ограничиться фразой «предусмотреть все защиты». Состав зависит от установки.
- Превышение допустимой температуры: что отключается, как выдаётся сигнал и требуется ли ручной сброс.
- Неисправность датчика: какие повреждения распознаются и в какое состояние переходит выход.
- Недостаточный уровень жидкости: как запрещается нагрев погружных элементов.
- Остановка потока: что происходит с проточным нагревателем.
- Отказ коммутации: как ограничивается нагрев, если силовой аппарат не выполнил команду отключения.
- Исчезновение и восстановление питания: разрешён ли автоматический запуск и какие условия проверяются заново.
Не каждый датчик способен распознать все виды неисправностей. Например, правдоподобное, но неверное измерение может не выглядеть для контроллера как обрыв. Поэтому рабочий канал регулирования не следует автоматически считать независимой защитой.
Корпус, климат и доступ для обслуживания
Материал корпуса выбирают по среде, механическим воздействиям, температуре и монтажу. У шкафа управления нагревателями в пластиковом корпусе есть свои основания для выбора: ABS не ржавеет и при сопоставимых условиях может дать меньшую массу оболочки. Но свойства конкретного корпуса определяются его исполнением.
Из названия материала нельзя вывести стойкость к ультрафиолету, огнестойкость, допустимую температуру или степень защиты всей сборки. Отверстия под органы управления, кабельные вводы и условия монтажа также влияют на результат. Металлические монтажные детали внутри пластикового корпуса требуют предусмотренных проектом мер электробезопасности.
В холодном помещении или на улице рассматривают внутренний обогрев и борьбу с конденсатом. При значительном тепловыделении — отвод тепла. Теплоизоляция зимой уменьшает потери, но летом может мешать охлаждению. Проверяют оба сезонных режима.
Оставляют место для прокладки и разделения цепей, охлаждения аппаратуры, доступа к клеммам и замены компонентов. Свободное место «на будущее» имеет смысл только вместе с запасом по питанию, теплу и допустимой нагрузке.
Как составить техническое задание
- Опишите процесс. Среда, рабочая температура, время разогрева, допустимые отклонения и режим эксплуатации.
- Перечислите нагрузки. Мощность, напряжение и схема соединения каждого нагревателя, число секций.
- Определите зоны. Какие температуры независимы, где стоят датчики, какие задания меняет оператор.
- Запишите алгоритм. Разрешения пуска, последовательность включения, ручной режим, аварии и перезапуск.
- Задайте условия установки. Температуры окружающей среды, влага, пыль, агрессивность, особые требования площадки.
- Согласуйте интерфейсы. Местное или дистанционное управление, сигналы диспетчеризации, обмен данными.
- Укажите документацию. Схему, перечень подключений, инструкции и согласованный объём проверок.
К заданию желательно приложить схему технологического узла, паспорта нагревателей и датчиков, план подключения внешних кабелей. Если оборудование ещё выбирают, неизвестные данные нужно прямо отметить, чтобы они не превратились в скрытые допущения поставщика.
Что сравнивать в предложениях и проверять перед вводом
Цена шкафа зависит не только от суммарной мощности. На состав влияют число зон, алгоритм, способ коммутации, внешние сигналы, климатическое исполнение и требуемые проверки. Сравнивать предложения следует по одинаковому перечню функций.
При согласовании отдельно проверьте реакцию на аварии, комплектность датчиков, документацию, маркировку и удобство обслуживания. Светящаяся лампа «Нагрев» не доказывает, что все секции потребляют требуемый ток или что аварийное отключение испытано.
Перед эксплуатацией проверяют соответствие схемы и монтажа проекту, работу входов, исполнительных аппаратов и предусмотренных блокировок. Объём и порядок электрических проверок устанавливают для конкретного оборудования; выполняют их квалифицированные специалисты.
В ТСК Бокс можно обсудить шкафы управления нагревателями ШУЭН. Чтобы подобрать шкаф управления нагревом, передайте сведения о нагрузках, температурных зонах, датчиках, условиях монтажа и аварийных сценариях. По ним формируется предметное техническое задание для решения и коммерческого предложения.
Вопросы и ответы
Чем шкаф управления нагревом отличается от терморегулятора?
Терморегулятор формирует управляющий сигнал по температуре. Шкаф может объединять его с силовой коммутацией, распределением питания, защитными аппаратами, клеммами и индикацией. Конкретный состав определяется заданием.
Два нагревателя означают две независимые зоны?
Нет. Они могут работать на одну среду по общему датчику. Независимые зоны требуют собственных заданий и обратной связи, предусмотренных системой.
Обязателен ли ПИД-регулятор?
Нет. Способ управления выбирают по допустимым колебаниям и динамике процесса. Для некоторых задач подходит двухпозиционный режим, для других нужен более сложный алгоритм.
Нужен ли отдельный датчик перегрева?
Необходимость независимого ограничителя и его датчика определяют по рискам и проектным требованиям. Наличие рабочего датчика не подтверждает независимость защиты.
Можно ли поставить пластиковый шкаф на улице?
Только если конкретное исполнение и монтаж подходят для температуры, влаги, солнечного воздействия и других условий площадки. Одного указания ABS для такого вывода недостаточно.
Каких данных достаточно для первичного запроса?
Нужны назначение процесса, мощность и напряжение нагрузок, число температурных зон, требования к управлению и место установки. Для окончательного решения уточняют датчики, алгоритм и защитные функции.
